В системе Proplex импост присоединяется при помощи металлических системных соединителей (см. приложение 3).

  • В профиле импоста арт. PR 3.082 имеются специальные отверстия, к которым при помощи двух шурупов 5×40 (4×40) мм присоединяются соединитель импоста PR V082. Иногда при монтаже применяют саморезы 4×25 мм, что ослабляет крепление соединителя к импосту.
  • Производится разметка мест установки импоста. Необходимо отметить, что разметку проводят от одного края рамы и затем контролируют расстояние с другой стороны рамы.
  • По специальному кондуктору сверлится отверстие под саморез 5×70 мм.
  • Импост с соединителем заводится внутрь рамы и устанавливается строго по разметке.
  • Соединитель импоста прикрепляется к рамному профилю при помощи 4-х саморезов 4×25 мм.
  • В заранее просверленное отверстие в рамном профиле заворачивается саморез 5×70 мм.

Необходимо обратить внимание на то, что при установке импостов в рамный профиль с армирующим арт. 207, четыре крепежных самореза будут вворачиваться только в пластик. Для надежности крепления применяется дополнительный крепеж соединителя импоста саморезом 5×70 мм. В случае установки импоста в створку или на импост четыре крепежных самореза 4×25 мм вкручиваются в металлический армирующий профиль. В этом случае дополнительный крепеж 5×70 мм не требуется.

Если импост установлен правильно, то следует переходть к установке уплотнительной резины.

Установка уплотнительной резины

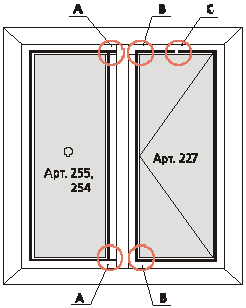

    PROPLEX: Установка уплотнительной резины Уплотнение в створочной конструкции производится единым куском уплотнительной резины. Погружение уплотнения в паз должно начинаться в середине верхней перекладины конструкции. Уплотнительная резина вручную заводится в приемный паз таким образом, чтобы не происходило его растяжения. Стыкуется уплотнитель при помощи специального клея (А,С).

    Уплотнитель на створках (арт. 227) дополнительно подклеивается по углам. В конструкции окна с импостом в случае створки в раме необходимо дополнительно профрезеровать отверстие (можно применить стамеску или ручную фрезерную машинку) в месте примыкания импоста (В). Уплотнитель арт. 227 ставится без разрывов, целым куском. В случае глухого остекления применяется уплотнитель арт. 255 или 254, которые допускается стыковать (А). Тогда в местах соединения импоста с рамой фрезеровать отверстия не требуется. По стыку уплотнитель также проклеивается специальным клеем.

    Здесь же производят сверление отверстий для выравнивания давления. Отверстия сверлятся по кондуктору в верхней горизонтальной части рамы в торце наплава и боковой части притвора с внутренней стороны. См. приложение 1.

Приложение 3: Соединение импостов

Соединитель импоста арт. PR V082
Для импоста арт. 3.082
Обязательный крепеж шурупами в армирующий профиль

PROPLEX: Приложение 3: Соединение импостов
