Установка стеклопакетов в изделия из ПВХ производится согласно ТУ.
Окончательная регулировка створок производится на специальном стенде. Стенд позволяет имитировать условия реальной установки окна в проем. На этом же этапе необходимо проводить общий контроль качества изготовления изделий.

Функциональное назначение подкладок под стеклопакеты

    Подкладки под стеклопакеты предназначены для следующего.
    • Распределять вес стеклопакета, выравнивать таким образом нагрузку на раму, и дополнительно исключать нежелательные напряжения, возникающие из-за перепада температур, условий эксплуатации и так далее.
    • Предотвратить возможность отжима створки при ее взломе.
    • Исключить нежелательный контакт стеклопакета с фальцем рамы или створки.

Технология регулировки створок при установке стеклопакетов

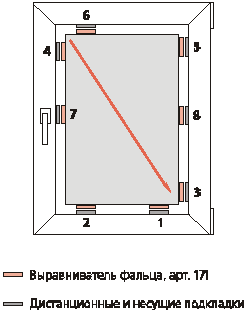

    В створку устанавливается подкладки для выравнивания фальца арт. 171 в те места, где будут установлены подкладки под стеклопакет, на расстоянии 5 см от углов стеклопакета. Стеклопакет устанавливается в створку окна на две подкладки толщиной по 5 мм. № 1 и № 2. Выравниваем положение стеклопакета в проеме окна при помощи монтажной лопатки и устанавливаем подкладки № 3 и № 4 толщиной по 5 мм каждая. Вынимаем подкладку № 2, при этом весь вес стеклопакета перейдет на подкладку № 1. Разблокируем ручку и проверяем работоспособность створки.
    PROPLEX: Технология регулировки створок при установке стеклопакетов

    При провисании створки необходимо:

    • Вставить монтажную лопатку между фальцем рамы и верхом стеклопакета.
    • Нажимая на стеклопакет переместить верх рамы вверх и установить подкладку № 6 необходимой толщины.
    • Проверить работу створки и при необходимости изменить толщину подкладки № 6.
    • При высоте створки более 1,3 м необходимо установить дополнительные дистанционные подкладки № 7 и № 8. При их установке толщина подкладок подбирается такой, чтобы не происходило изгиба вертикальных частей створки.
    Все подкладки фиксируются небольшим количеством силиконового герметика. Это необходимо для того, чтобы не происходило смещения подкладок при установке штапиков и транспортировке.

    После установке штапиков в обязательном порядке необходимо «осадить» капроновым молотком части створки. Все операции по регулировке створок производят в вертикальном положении на стенде, на объекте — после монтажа изделия в проеме. Подкладки устанавливаются на 50 — 70 мм от внутреннего угла по фальцу, при ширине створки более одного метра можно смещать подкладки до 250 мм от внутреннего угла по фальцу.

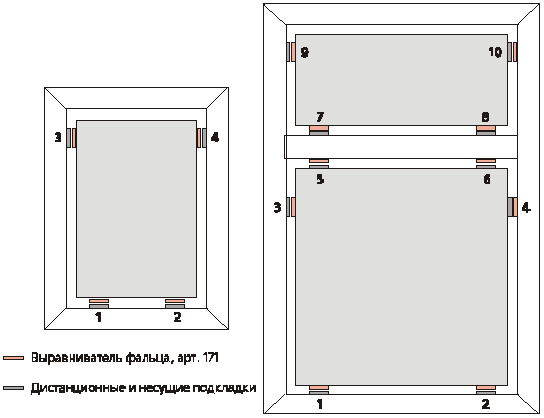

    На места установки несущих и дистанционных подкладок устанавливаются подкладки для выравнивания фальца арт. 171.

    • Стеклопакет устанавливают на несущие подкладки № 1 и № 2 толщиной 5 мм.
    • Монтажной лопаткой выравнивают положение стеклопакета в проеме рамы.
    • Подбирают необходимой толщины дистанционные подкладки № 3 и № 4.
    • При остеклении глухих конструкций с горизонтальным импостом необходимо вес верхнего стеклопакета передать на каркас здания через подкладки и нижний стеклопакет. Для этого сверху нижнего стеклопакета необходимо поставить дополнительные подкладки № 5 и № 6.
    PROPLEX: Технология регулировки створок при установке стеклопакетов

    Регулировка прижима створок — фурнитура Roto (см. приложение 5).

    После окончательной регулировки створок и проведения общего контроля качества изготовления изделия контролером ОТК, изделие отправляется на склад готовой продукции. В случае изготовления изделия из цветного или ламинированного пластика оно обязательно упаковывается в картон.

Приложение 5: Регулировка фурнитуры ROTO

Техническое обслуживание

Фурнитура ROTO гарантирует удобство обслуживания, безупречное функционирование и долговечность. Для обеспечения легкого хода фурнитуры места, обозначенные на рисунке стрелкой, рекомендуется смазывать (примерно раз в год). Этим Вы предохраните фурнитуру от заеданий и увеличите срок ее службы.

Регулировка
Регулировка осуществляется:

  1. По ширине — в верхней петле на раме +4, −2 мм
  2. По ширине — в нижней опорной петле на раме +2 мм
  3. По высоте — в нижней петле на створке +2, −1 мм
  4. Регулировка зажимного давления Љ в ножницах на раме ±1 мм
  5. Регулировка зажимного давления Љ в ответных планках ±1 мм

Инструмент:

  • шестигранный ключ размером 4 мм P010A21
  • ключ на 13 (для петли K001B31) P010B13

PROPLEX : Приложение 5 : Регулировка фурнитуры ROTO

— применять смазочные средства
Точки запирания, обозначенные буквой М, присутствуют только на окнах большого размера.
